氣動塑料球閥 | CHQ611F

氣動塑料球閥圖片

氣動塑料球閥產品說明

氣動塑料球閥材質有PVC、UPVC、PP、PTFE等塑料材質，具有結構緊湊、耐磨損、容易拆卸、方便維修等優點，閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動塑料球閥性能參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配GT、AT、ST系列單雙作用氣動執行機構
控制方式	開關兩位控制、4～20mA模擬量信號控制

氣動塑料球閥連接尺寸

軸	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
環型螺母	聚氯乙烯 PVC
閥體	聚氯乙烯 PVC
端口	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封	聚四氟乙烯 PTFE
球體	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封支架	聚氯乙烯 PVC
環 Ring	聚氯乙烯 PVC

氣動塑料球閥結構尺寸圖

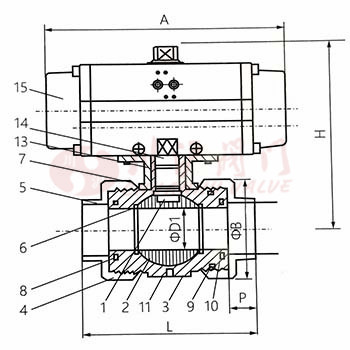

氣動塑料球閥結構圖

氣動塑料球閥連接尺寸

公稱通徑	D	D1	D2	L			H	H1	T	n-O	支架中心孔距	軸尺寸	配氣動執行器
DN(mm)	D	D1	D2	承插	絲口	法蘭	H	H1	T	n-O	支架中心孔距	軸尺寸	雙作用	單作用
15	20	65	95	112	112	164	155	40	14	4-14	36/55	9*9	32	63
20	25	75	105	130	130	182	160	40	16	4-14	36/50	9*9	32	63
25	32	85	115	144	144	210	165	41	16	4-14	36/50	11*11	52	75
32	40	100	135	168	168	233	190	43	16	4-18	50/70	11*11
40	50	110	145	173	173	247	200	43	16	4-18	50/70	11*11
50	63	125	160	204	204	290	225	47	18	4-18	50/70	11*11	63	83
65	75	'145	180	275	275	370	280	50	22	4-18	70	14*14	63	83
80	90	160	195	300	300	415	310	60	25	8-18	70	14*14	75	92
100	110	180	215	330 !	330	460	370	78	25	8-18	70	17*17	83	92

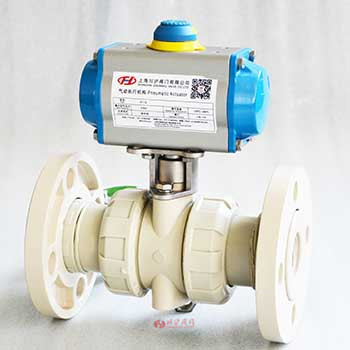

氣動塑料球閥圖片
